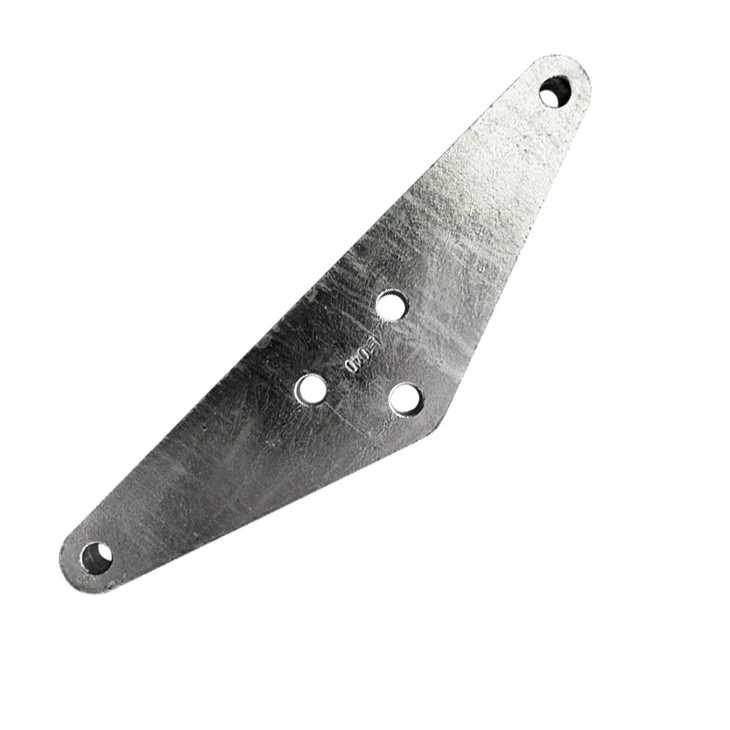

강철 요크 플레이트는 송전선, 통신 타워 및 건물 강철 구조물의 핵심 커넥터입니다. 사용 중에 여러 절연체 스트링, 하드웨어 및 구성 요소를 동일한 응력 지점에 연결하여 균일한 부하 분산을 가능하게 합니다. 그들의 적용은 구조와 분리될 수 없습니다. 아래에서는 성능 매개변수를 살펴보겠습니다.
구조 설계: 일반적인 구조에는 직사각형, 타원 및 삼각형이 포함됩니다. 특정 설치 공간의 경우 불규칙한 모양도 맞춤 설정할 수 있습니다. 외관상 볼트 구멍과 핀 구멍이 많이 발견되었으며 모서리는 둥글게 처리되어 응력 집중의 위험을 줄였습니다.
재료 선택: 재료를 선택할 때 사용 시나리오를 고려해야 합니다. 하중이 적고 건조한 환경의 시나리오에서는 Q235B 탄소강이 선호됩니다. 고{3}}전압 송전선 및 대형-스팬 강철 구조물에는 항복 강도가 더 높은 Q345 저-합금 고강도 강철이 사용됩니다. 해안, 습하거나 염분이 많은 환경에 있는 경우 부식 및 방청 기능을 제공할 수 있는 용융 아연도금 저탄소강이 선택됩니다.
인장 강도: 450MPa 이상;
항복 강도: 235MPa 이상;
구멍 위치 공차: ±0.5mm;
적용 온도: -40도 ~ +120도.
이는 생산 중 강철 요크 플레이트의 표준 성능 매개변수입니다. 실제 작업 조건에 요크에 대한 고유한 요구 사항이 있는 경우 제조업체와 소통하여 요구 사항에 맞는 제품을 맞춤화할 수 있습니다.
전기 피팅의 일종으로 강철 요크 플레이트는 주로 전력 산업에서 사용됩니다. 사용자가 제품을 더 자세히 이해할 수 있도록 전력망 개조 프로젝트에 대한 사례 연구가 아래에 제공되며, 이는 다양한 요크 플레이트를 선택하는 데도 도움이 될 것입니다.
State Grid의 업그레이드 및 개조 프로젝트에서는 강철 요크 플레이트를 사용하여 단일 도체를 절연체 스트링에 연결합니다. 원형 구멍 설계는 도체의 열팽창 및 수축을 수용하여 응력 집중을 방지합니다. 이 기술은 특히 시골 전력망에서 널리 채택되었습니다. 220kV 변전소 프로젝트의 경우 삼각형 요크 플레이트는 EN 50341 표준을 준수하여 접지 스위치의 절연체를 변전소 프레임에 연결합니다. 이는 변전소 장비의 접지 시스템의 안정성을 보장하고 내식성 및 기계적 성능에 이점을 제공합니다.
특정 시나리오에 적합한 강철 요크 플레이트를 선택하려면 하중 요구 사항, 설치 공간, 환경 조건과 같은 요소를 고려해야 합니다. 아래에서 이에 대해 자세히 논의하겠습니다.
매개변수 정의
정적 하중과 동적 하중을 포함하여 요크 플레이트가 견뎌야 하는 압력을 정의합니다. 작은 하중의 경우 Q235B 소재 + 스탬프가 찍힌 경량 요크 플레이트를 선택하세요. 110kV-220kV의 중간 부하에는 Q345 저합금 소재를 선택하세요. 큰 하중 시나리오의 경우 두꺼운 요크 플레이트를 맞춤화해야 하며 재료는 고강도 합금 구조강이어야 합니다.
측정 공간
설치 불가 또는 강제 이탈과 같은 문제를 방지하려면 측정 노드의 길이와 모서리 처리가 일치하는 하드웨어 볼트 및 핀의 직경과 일치해야 합니다. 구멍 직경은 볼트 직경보다 0.5mm~1mm 커야 하며 설치 오차를 허용해야 합니다. 구멍 중심 거리와 구멍 가장자리 거리는 절연체 걸이 링과 일치해야 합니다. 구멍 가장자리 거리가 너무 작으면 가장자리 응력 집중이 발생합니다. 구멍 가장자리 거리는 구멍 직경의 2배 이상인 것이 좋습니다.
환경 평가
실제 작업 조건이 건조하고 부식성이 없는 내륙 지역인지, 습하고 약간 부식성이 있는 환경인지, 해안 염수 분무와 같은 부식성이 높은 시나리오인지, 심지어 매우 추운 지역인지 확인합니다. 또한 다양한 해외 시나리오를 고려하고 다양한 시나리오를 기반으로 다양한 표준을 결정하여 목표 시장의 표준 준수를 보장합니다.
강철 요크 플레이트의 엄격한 생산 공정 제어 및 품질 검사를 통해 구조적 강도가 보장됩니다. 우리 모두 알고 있듯이 기계적 특성은 안정성을 직접적으로 결정합니다. 따라서 프로세스와 검사를 통해 잠재적인 문제를 제거할 수 있습니다.
전체-공정 품질 검사: 주로 인장 강도, 항복 강도 및 연신율 테스트의 기계적 특성을 포함하여 해당 표준 준수를 보장합니다. 내부 균열을 확인하기 위한 단조품이나 용접 부품의 초음파 검사와 같은 비{1}}파괴 검사 표면 결함을 탐지하기 위한 표면의 자분 테스트; 부식 방지 테스트; 아연층 박리를 방지하기 위한 아연층 두께 및 접착력 테스트;
표준 설치: 강철 요크 플레이트의 정격 하중이 작업 하중 × 안전 계수보다 크거나 같은지 확인하십시오. 과부하는 엄격히 금지됩니다. 스트레스 포인트가 고르게 분포되어 있는지 확인하십시오. 과도한 간격은 응력 이동과 국부적 응력 과부하를 유발합니다. 서로 다른 복잡한 작업 조건의 경우 실제 작업 조건을 결합하고 풀림을 방지하기 위한 예방 조치를 취하는 것이 필요합니다.
